Barrierefreies Sockeldetail für Planer
Ein freitragendes, gebäudeunabhängiges Konsolensystem mit begehbarem Gitterrost – ein klar definiertes, schnittstellenarmes Sockeldetail, das DIN 18040 und Spritzwasserschutz an einem Punkt vereint.
Ein spezifizierbares, normgerechtes Detail – schnittstellenarm und barrierefrei.

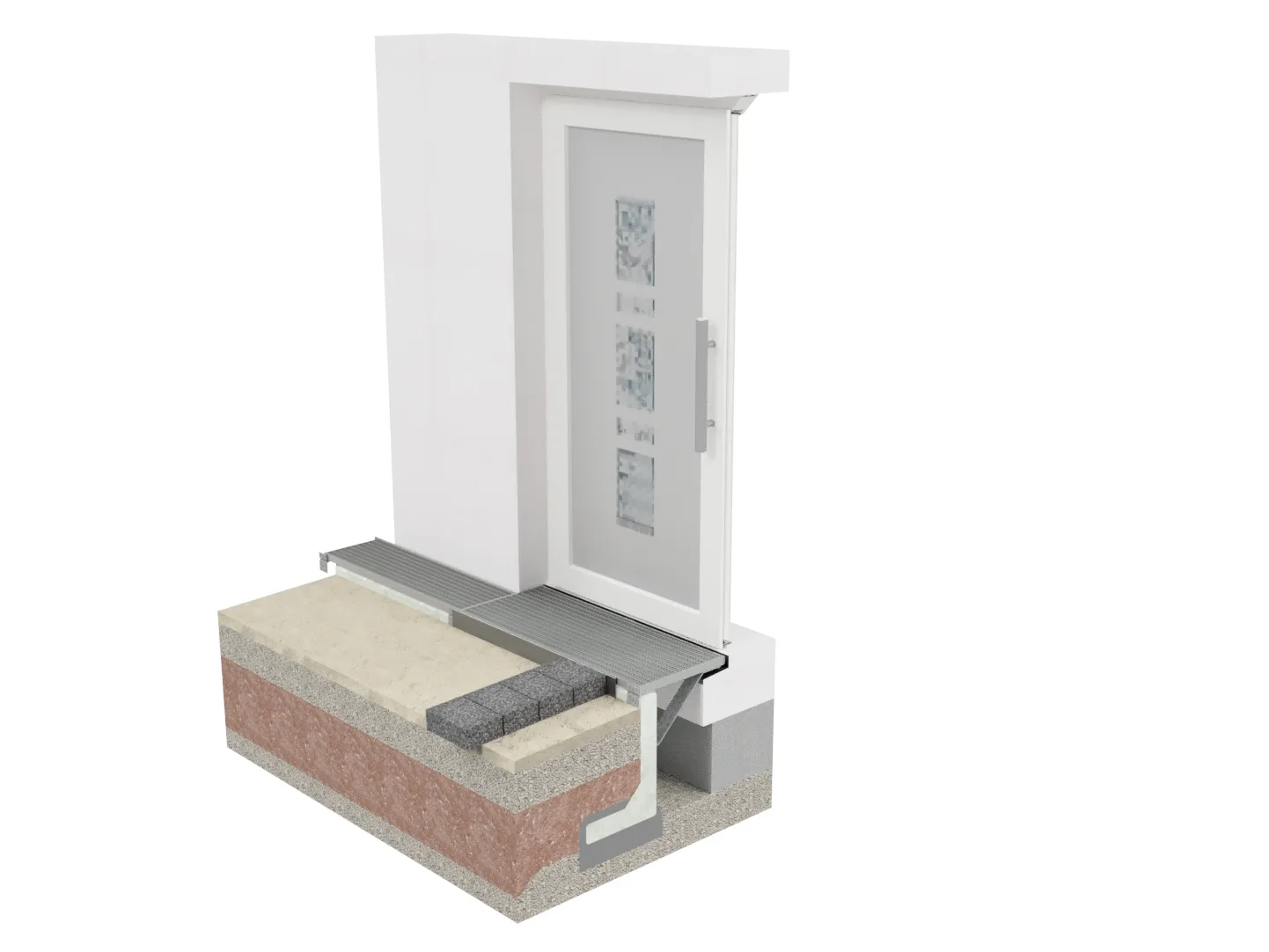

Sobekon® löst den Zielkonflikt zwischen Barrierefreiheit (DIN 18040) und Sockel-/Spritzwasserschutz an einem Punkt: ein freitragendes, gebäudeunabhängiges Konsolensystem mit begehbarem Gitterrost. Für die Planung heißt das ein klar definiertes, reproduzierbares Detail – ohne Anbohren der Fassade oder L-Steine und mit reduziertem Schnittstellenrisiko zwischen Abdichtung, Fassade und Außenanlage.
Mehr dazu: barrierefreier Fassadenanschluss und konstruktiver Holzschutz im Holzbau.
- GaLaBau-Innovationsmedaille 2024
- RAL-GZ 638 gütegesichertgeprüfte Gitterroste
- DIN-konformu. a. DIN 68800-2, DIN 18040
- Made in Germany
- 40 Jahre GaLaBau-Praxis
Ein Detail, das die Planung vereinfacht
Reproduzierbar, ausschreibbar und arm an Gewerke-Schnittstellen.
Definiertes Detail
Klarer Systemaufbau (L-Stein → Konsole → Rost), reproduzierbar und ausschreibbar.
Schnittstellenarm
Freitragend, ohne Kontakt zur Fassade – die Außenanlage greift nicht in die Gebäudeabdichtung ein.
Barrierefrei nach DIN 18040
Schwellenloser Übergang, begehbar nach DIN 24537 (R 10–R 12 für den öffentlichen Bereich).
Für jede Bauweise
WDVS, hinterlüftete Fassade, Holz- und Massivbau – die Hinterlüftung am Sockel bleibt frei.
Normen & Regelwerk
- DIN 18040-1/-2
- Barrierefreies Bauen – schwellenlose Übergänge (Nullschwelle, höchstens 2 cm).
- DIN 68800-2
- Konstruktiver Holzschutz am Sockel – über die belüftete Rinne eingehalten.
- DIN 18531 / Flachdachrichtlinie 2026
- Barrierefreie Übergänge als Regelkonstruktion; kontrollierte Entwässerung unmittelbar vor dem Anschluss.
- DIN 24537
- Begehbarkeit und Tragfähigkeit der Roste statisch nachgewiesen.

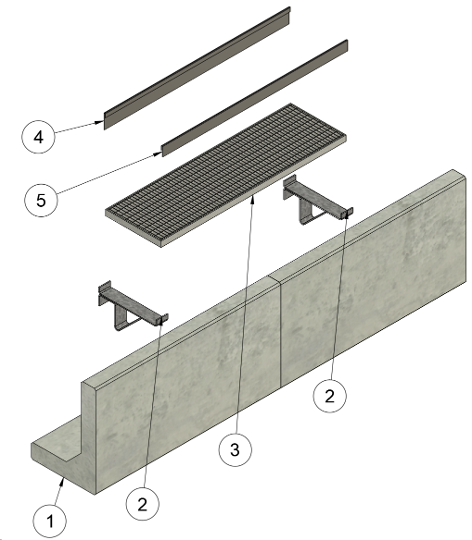

- 1 L-Stein / Winkelstein / Mauerscheibe (bauseitig)
- 2 Konsole (ohne Bohren, Dübeln oder Verschrauben)
- 3 Gitterrost (in diversen Ausführungen erhältlich)
- 4 Randprofil (Gartenseite)
- 5 Randprofil (Fassadenseite)
Der Aufbau im Detail
Der Aufbau ist modular und reproduzierbar: bauseitiger L-Stein, gesteckte Konsole (ohne Anbohren), begehbarer Rost und Randprofile. Maße für die Roste werden erst nach dem Setzen genommen – das reduziert die Fehlerquote.
Systemdetails, Aufbaubeschreibungen und individuelle Verlegepläne stellen wir projektbezogen bereit.

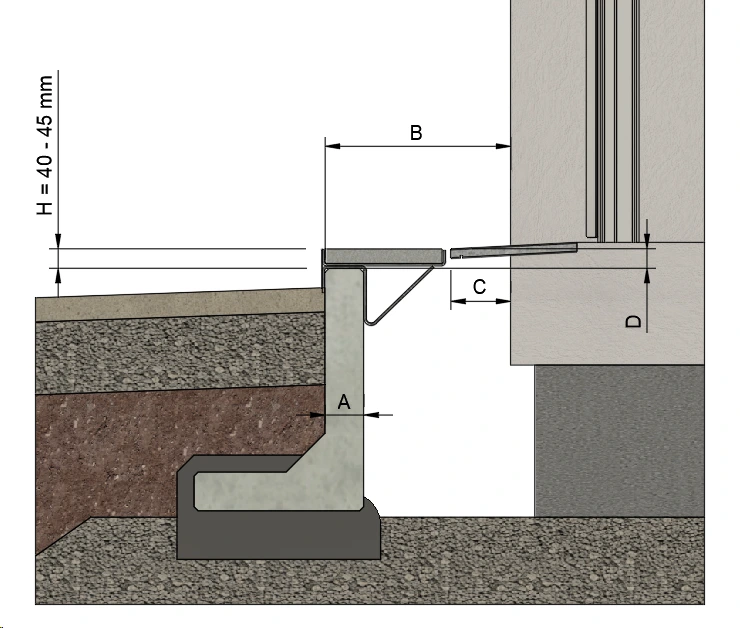

Messpunkte:
- A — Stärke von L-Stein, Winkelstein oder Mauerscheibe
- B — geringster Abstand vom L-Stein (Gartenseite) bis zur Fassade
- C — Überstand der Fensterbank bis zur Fassade (Ausladung)
- D — Oberkante L-Stein bis Oberkante Fensterbank-Vorsprung
- H — Aufbauhöhe des Sobekon®-Systems (40–45 mm)
Definierte Messpunkte für die Ausführung
Das Detail ist über wenige, eindeutige Messpunkte beschrieben – von der Stärke des L-Steins (A) über den geringsten Abstand zur Fassade (B) bis zur Aufbauhöhe des Systems (H, 40–45 mm).
So lässt sich der barrierefreie Anschluss reproduzierbar planen und ausschreiben. Projektbezogene Systemdetails und Verlegepläne liefern wir auf Anfrage.
Detailunterlagen für Ihr Projekt
Sie planen einen barrierefreien Anschluss? Fordern Sie projektbezogene Systemdetails und Verlegepläne an. Flyer und Preisliste finden Sie in den Downloads. Auf Anfrage liefern wir auch Leistungsverzeichnis-Positionen für Ihre Ausschreibung.
Häufige Fragen aus der Planung
Nein. Das System steht freitragend vor dem Gebäude, ohne Kontakt zur Fassade. Das reduziert das Schnittstellen- und Gewährleistungsrisiko zwischen Abdichtung, Fassade und Außenanlage.
Wir stellen projektbezogen Systemdetails, Aufbaubeschreibungen und Verlegepläne bereit. Fordern Sie die Detailunterlagen für Ihr Projekt direkt bei uns an.
Ja. Belastungsklasse B1, Rutschhemmung R 10–R 12, verschraubbare Roste – geeignet für Schulen, Kitas, Universitäten und Bürogebäude.
Der Sockel wird nicht angefüllt; der begehbare Rost überdeckt die offene, belüftete Rinne. So bleibt die Hinterlüftung dauerhaft funktionsfähig und prüfbar.
Detail für Ihr Projekt?
Wir liefern Systemdetails, Verlegeplan und Beratung – projektbezogen und ohne Anbohren der Fassade.
